Клей для фрикционных накладок

Информация может быть не достоверна

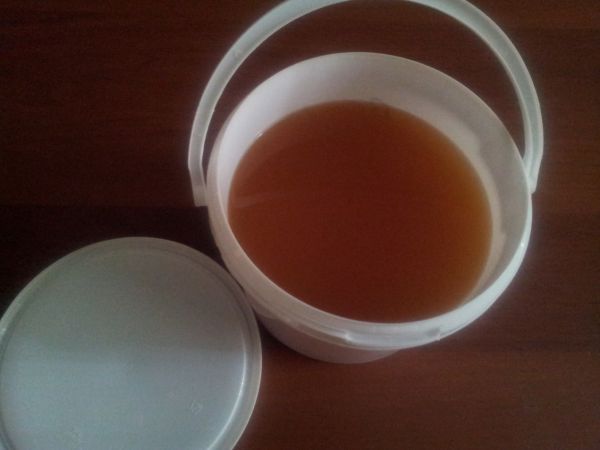

Клей для фрикционных накладок представляет собой раствор поливинилформальэтилалевой смолы и фенолоформальдегидной смолы новолачного типа в органических растворителях (спирт этиловый и этилацетат) с до­бавкой тетраэтоксилана, уротропина и хинолина .

Теплостойкий Клей для фрикционных накладок предназначается для склеивания де­талей из различных материалов (стали, дюралюминия, теплостой­ких пенопластов, стеклотекстолита и сотоматериалов, изготов­ленных на основе стеклоткани, пропитанной фенолоформальдегид­ной смолой) между собой и в сочетании друг с другом в конст­рукциях, работающих без снижения прочности клеевого шва при 200°С в течение 200 ч и при 300°С—5 ч с учетом термостойкости склеиваемых материалов.
Клей для фрикционных накладок применяется для соединений, где требуется особая прочность, в том числе при вибрации, ударах, в условиях высоких температур и агрессивных сред.

Клей для фрикционных накладок активно применяется:

при изготовлении тормозных колодок вместо заклепок при склеивании фрикционных накладок с металлическими колодками и ведомых дисков сцепления
для автотранспорта,
авиатранспорта,
сельскохозяйственной и иной техники,
рельсового городского транспорта,
режущих инструментов,
для приклейки тензодатчиков и т. д.

Клей для фрикционных накладок стоек в различных агрессивных средах: масло, бензин, спирт, спиртобензиновая смесь, ацетон, плесневые грибы, соляной туман, морская вода и т.д.

Интервал рабочих температур: –60…+300ºС.

Имеет хорошую текучесть и им можно склеивать при низких давлениях.

Клеем для фрикционных накладок можно склеивать такие инертные материалы, как полиолефины, фторорганические и кремнийорганические полимерные материалы, после предварительной обработки поверхности.

При склеивании, например, полиолефинов поверхность материала обрабатывается смесью, состоящей из 75 масс.ч. двухромовокислого калия и 1500 масс.ч. дистиллированной воды.

При склеивании фторорганических полимеров поверхность материала обрабатывается в течение 15 мин. при 20°С раствором металлического натрия в смеси нафталина и тетрагидрофурана.
Предел прочности клеевого соединения при сдвиге на образцах, кгс/см2
При 20 ºС кгс/см2 н/м           195
При 200 ºС     75
При 300 ºС     45

Минимальная тара = 0,7 кг.
